Технический паспорт
Максимальное рабочее давление PN:
10 бар
Напор H max:
12,1 м
Расход Q max:
28,7 м?/ч
Мин. изб. давление на входе в насос 50 °C m:
5 м
Мин. изб. давление на входе в насос 95 °C m:
12 м
Мин. изб. давление на входе в насос 110 °C:
18 м
Т перекачиваемой жидкости Tmin:
-20 °C
Макс. T перекачиваемой жидкости Tmax:
110 °C
Температура окружающей среды мин. Tmin:
-20 °C
Макс. температура окружающей среды Tmax:
40 °C
Индекс энергоэффективности (EEI) *:
? 0,23
Подключение к сети:
1~230 V ±10%, 50/60 Hz
Номинальный ток Imin:
0,17 А
Номинальный ток Imax:
2,65 А
Номинальная мощность Р2 P2:
500 Вт
Частота вращения мин. nmin:
950 1/min
Частота вращения макс. nmax:
4600 1/min
Потребляемая мощность (мин.) P1 min:
15 Вт
Потребляемая мощность P1 max:
600 Вт
Создаваемые помехи:
EN 61800-3;2004+A1;2012/жилые зоны (C1)
Помехозащищенность:
EN 61800-3;2004+A1;2012/промышленные зоны (C2)
Кабельный ввод:
2 x M20x1.5
Класс нагревостойкости изоляции:
F
Класс защиты:
IPX4D
Корпус насоса:
Серый чугун
Рабочее колесо:
PPS-GF40
Вал:
Нержавеющая сталь
Материал подшипника:
Металлографит
Присоединение к трубопроводу:
DN 50
Монтажная длина L0:
280 мм
Оснащение/функции
Режим регулировки:
?p-v для переменного перепада давления?p-c для постоянного перепада давленияПостоянная частота вращения (3 ступени частоты вращения)
Работа с несколькими насосами:
Основной/резервный режим работы
Индикация на дисплее:
Заданное значение
Допуски и маркировка:
CEVDEEAC
Дисплей:
Сегментированный светодиодный индикатор
Отображение информации:
Базовое исполнение: ЖК-дисплей (маленький) для индикации установленного напора или ступени частоты вращения.
Система управления насосом:
Электронно регулируемый насос (высокоэффективный насос)
Удобное электрическое подключение:
Wilo-штекер
Цифровой вход:
Ext. Off (с использованием принадлежности — модуля Wilo-Connect Yonos MAXO)
Цифровой выход:
SSMSSM/SBM (через модуль связи Connect Modul Yonos MAXO, входящий в принадлежности)
Схема подключения
Данные для заказа
Изделие:
Wilo
Обозначение изделия:

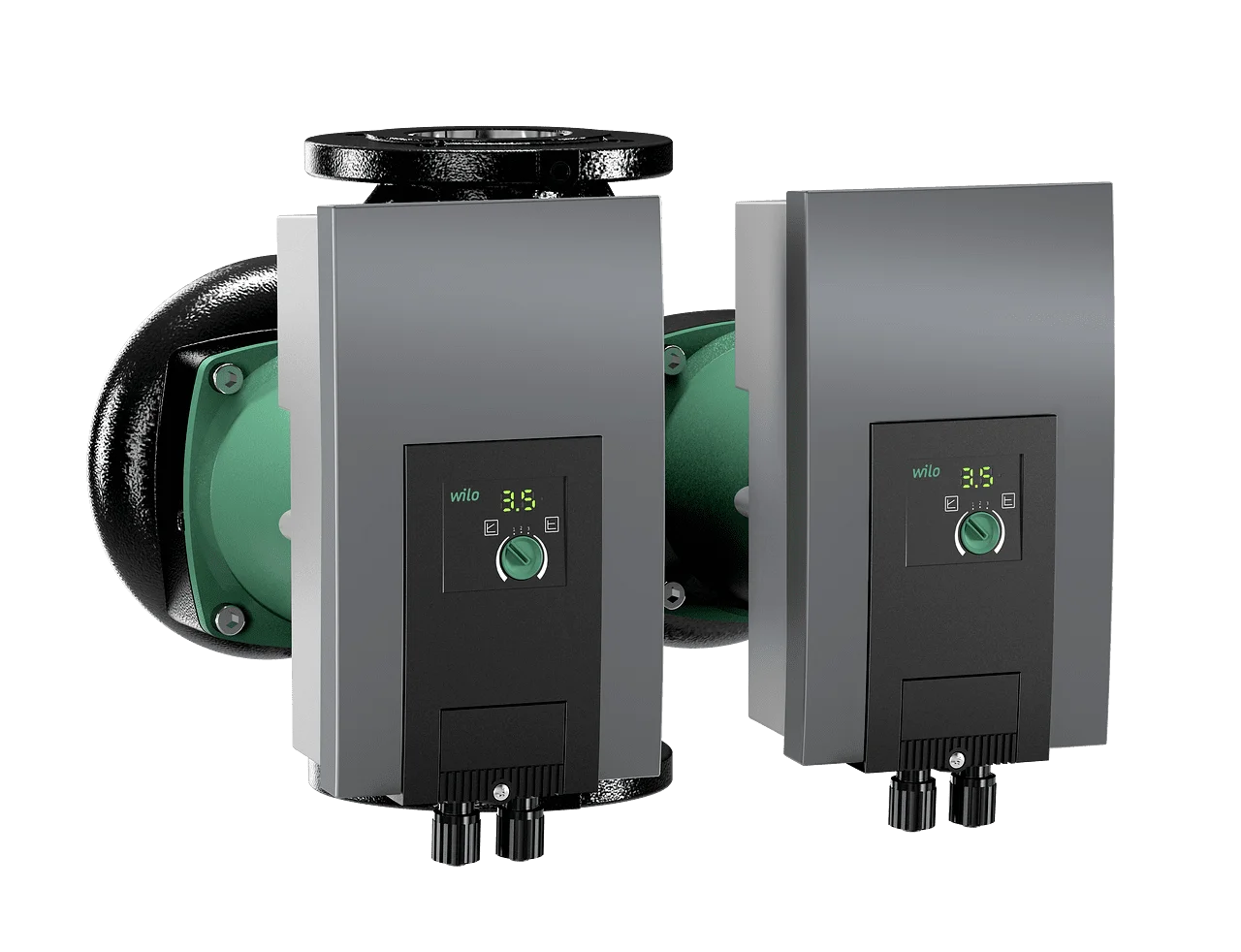

Yonos MAXO-D 50/0,5-12 PN 6/10
Артикульный номер:
2120668
Номер EAN:
4048482274928
Цвет:
зеленый/черный
Минимальный объем заказа:
1
Доступность на рынке:
2013-09-01
Вид упаковки:
Коробка
Свойства упаковки:
Транспортная упаковка
Количество на палету:
12
Количество на один слой:
4
Длина с упаковкой:
525 мм
Длина L:
280 мм
Высота с упаковкой:
375 мм
Высота H:
413 мм
Ширина с упаковкой:
385 мм
Ширина W:
310 мм
Масса брутто прибл. m:
28,5 кг
Масса нетто прибл. m:
26 кг
