Наименование продукта:

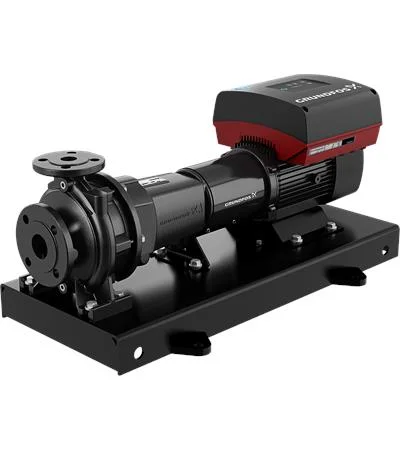

NKGE 80-65-160/150 AA2F2AESBAQEMWB
№ продукта:
99097203
EAN код:
5712606694693
Технические данные
Скорость насоса, при которой расчитаны его характеристики:
2901 об/м
Номинальный расход:
76.83 м³/ч
Насос с электродвигателем:
Да
Номинальный напор:
25.32 м
Текущий диаметр рабочего колеса:
150 мм
Номинальный диаметр рабочего колеса:
160
Тип рабочего колеса:
Standard
Диаметр вала:
24 мм
Код торцевого уплотнения вала:
BAQE
Тип механического уплотнения:
Single
Допуски по рабочим хар-кам:
ISO9906:2012 3B2
Тип исполнения:
A2
Конструкция подшипника:
Стандарт.
Материалы
Корпус насоса:
Чугун
Материал корпуса насоcа:
EN-GJL-250
Корпус насоса:
ASTM class 35
Изнашиваемое кольцо:
Латунь
Рабочее колесо:
Чугун
Рабочее колесо, EN/DIN:
EN-GJL-200
Рабочее колесо, AISI/ASTM:
ASTM class 30
Внутреннее покрытие корпуса насоса:
окраска методом катодного электроосаждения
Код материала:
A
Код резины:
E
Вал:
Stainless steel
Монтаж
Диапазон температуры окружающей среды:
-20 .. 50 °C
Макс. рабочее давление:
16 бар
Стандарт соединения труб:
EN 1092-2
Тип входного соединения:
DIN
Тип напорного соединения:
DIN
Размер всасывающего патрубка:
DN 80
Размер напорного патрубка:
DN 65
Допустимое давление:
PN 16
Coupling type:
Flexible w/spacer
Конструкция рамы:
EN/ISO
Код рамы:
5
Grouting (Yes/No):
Нет
Код присоединения:
F
Жидкость
Рабочая жидкость:
Вода
Диапазон температур жидкости:
0 .. 120 °C
Температура перекачиваемой жидкости:
20 °C
Плотность:
998.2 кг/м³
Данные электрооборудования
Тип электродвигателя:
132SF
Номинальная мощность - P2:
7.5 кВт
Частота питающей сети:
50 Hz
Номинальное напряжение:
3 x 380-500 В
Номинальный ток:
14.1-11.2 A
Cos фи - характеристика мощности:
0.93-0.89
Номинальная скорость:
360-4000 об/м
Класс энергоэфф-ти:
IE5
Эффективность электродвигателя при полной нагрузке:
92.5 %
Количество полюсов:
2
Степень защиты (IEC 34-5):
IP55
Класс изоляции (IEC 85):
F
Встроенная защита электродвигателя:
ELEC
Номер электродвигателя:
99306756
Bearing insulation type N-end:
Стальной подшипник
Система управления
Панель управления:
HMI300 - улучшеный
Функциональный модуль:
FM300 - Advanced (Расширенный)
Преобразователь частоты:
Встроен.
Датчик давления:
Н
Другое
Минимальный индекс эффективности, MEI ≥:
0.70
Вес(Нетто):
169 кг
Вес(Брутто):
190 кг
Объем поставки:
0.435 м³
Cтрана происхождения:
HU
ТН ВЭД ЕАЭС Код:
8413705900
Language on pump nameplate:
Британский английский
