Наименование продукта:

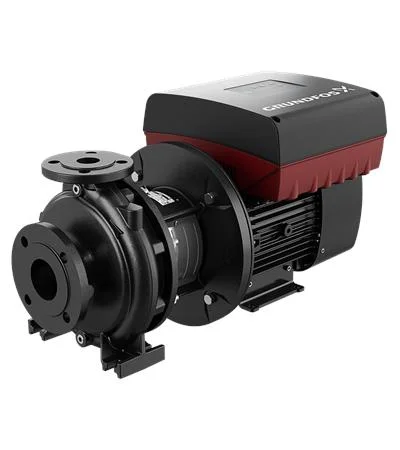

NBE 80-315/305 AAF2AESBQQEOWA
№ продукта:
98836231
EAN код:
5712602120394
Технические данные
Скорость насоса, при которой расчитаны его характеристики:
1447 об/м
Номинальный расход:
123.8 м³/ч
Номинальный напор:
28.48 м
Текущий диаметр рабочего колеса:
305 мм
Номинальный диаметр рабочего колеса:
315
Тип установки уплотнения:
Одинарное
Диаметр вала:
32 мм
Код торцевого уплотнения вала:
BQQE
Допуски по рабочим хар-кам:
ISO9906:2012 3B
Тип исполнения:
A
Конструкция подшипника:
Стандарт.
Материалы
Корпус насоса:
Чугун
Материал корпуса насоcа:
EN-GJL-250
Корпус насоса:
ASTM class 35
Изнашиваемое кольцо:
Латунь
Рабочее колесо:
Чугун
Рабочее колесо, EN/DIN:
EN-GJL-200
Рабочее колесо, AISI/ASTM:
ASTM class 30
Внутреннее покрытие корпуса насоса:
окраска методом катодного электроосаждения
Код материала:
A
Код резины:
E
Вал:
Stainless steel
Монтаж
Диапазон температуры окружающей среды:
-20 .. 50 °C
Макс. рабочее давление:
16 бар
Стандарт соединения труб:
EN 1092-2
Размер всасывающего патрубка:
DN 100
Размер напорного патрубка:
DN 80
Допустимое давление:
PN 16
Bearing lubrication:
Смазка
Pump housing with feet:
Да
Support block (Yes/No):
N
Код присоединения:
F2
Жидкость
Рабочая жидкость:
Вода
Диапазон температур жидкости:
-25 .. 120 °C
Температура перекачиваемой жидкости:
20 °C
Плотность:
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2:
15 кВт
Частота питающей сети:
50 Hz
Номинальное напряжение:
3 x 380-480 В
Номинальный ток:
26.7-21.8 A
Cos фи - характеристика мощности:
0.94-0.91
Номинальная скорость:
180-2200 об/м
Класс энергоэфф-ти:
IE5
Эффективность электродвигателя при полной нагрузке:
93.0 %
Количество полюсов:
4
Степень защиты (IEC 34-5):
IP55
Класс изоляции (IEC 85):
F
Встроенная защита электродвигателя:
ELEC
Номер электродвигателя:
92875535
Монтажн. обозначение по IEC 34-7:
IM B35
Bearing insulation type N-end:
Стальной подшипник
Система управления
Панель управления:
HMI300 - улучшеный
Функциональный модуль:
FM310 - Advanced
Преобразователь частоты:
Встроен.
Датчик давления:
Н
Другое
Минимальный индекс эффективности, MEI ≥:
0.70
Вес(Нетто):
211 кг
Вес(Брутто):
243 кг
Объем поставки:
0.951 м³
Cтрана происхождения:
RU
ТН ВЭД ЕАЭС Код:
84137051
Language on pump nameplate:
Британский английский
