Наименование продукта:

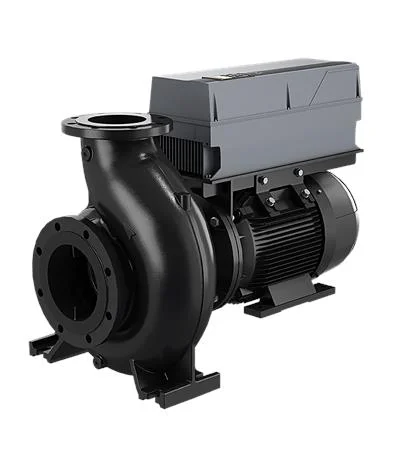

NBE 125-315/275 AHAF2AESBAQEPW3
№ продукта:
95108713
EAN код:
5700836497061
Цена без НДС:
€ 15430
Технические данные
Скорость насоса, при которой расчитаны его характеристики:
1470 об/м
Номинальный расход:
197.1 м³/ч
Номинальный напор:
22.82 м
Текущий диаметр рабочего колеса:
275 мм
Номинальный диаметр рабочего колеса:
315
Тип установки уплотнения:
Одинарное
Диаметр вала:
42 мм
Код торцевого уплотнения вала:
BAQE
Допуски по рабочим хар-кам:
ISO9906:2012 3B
Тип исполнения:
A
Конструкция подшипника:
Стандарт.
Материалы
Корпус насоса:
Чугун
Материал корпуса насоcа:
EN-GJL-250
Корпус насоса:
ASTM class 35
Изнашиваемое кольцо:
Латунь
Рабочее колесо:
Чугун
Рабочее колесо, EN/DIN:
EN-GJL-200
Рабочее колесо, AISI/ASTM:
ASTM class 30
Внутреннее покрытие корпуса насоса:
окраска методом катодного электроосаждения
Код материала:
A
Код резины:
E
Вал:
Stainless steel
Монтаж
Диапазон температуры окружающей среды:
-10 .. 50 °C
Макс. рабочее давление:
16 бар
Стандарт соединения труб:
EN 1092-2
Размер всасывающего патрубка:
DN 150
Размер напорного патрубка:
DN 125
Допустимое давление:
PN 16
Bearing lubrication:
Смазка
Pump housing with feet:
Да
Support block (Yes/No):
N
Код присоединения:
F2
Жидкость
Рабочая жидкость:
Вода
Диапазон температур жидкости:
0 .. 120 °C
Температура перекачиваемой жидкости:
20 °C
Плотность:
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2:
18.5 кВт
Частота питающей сети:
50 Hz
Номинальное напряжение:
3 x 380-420D/660-725Y В
Номинальный ток:
36,5-34,0/21,0-19,4 A
Пусковой ток:
820 %
Cos фи - характеристика мощности:
0.81
Номинальная скорость:
1470 об/м
Энергоэффективность:
IE4 94,2%
Класс энергоэфф-ти:
IE4
Эффективность электродвигателя при полной нагрузке:
94.2 %
Эффективность двигателя при 3/4 нагрузки:
94.7 %
Эффективность электродвигателя при 1/2 нагрузки:
94.6 %
Количество полюсов:
4
Степень защиты (IEC 34-5):
IP55
Класс изоляции (IEC 85):
F
Встроенная защита электродвигателя:
PTC
Номер электродвигателя:
92582379
Монтажн. обозначение по IEC 34-7:
IM B35
Bearing insulation type N-end:
ГИБРИДНЫЙ ПОДШИПНИК
Система управления
VFD product number:
99616822
Преобразователь частоты:
Встроен.
Тип преобразователя частоты:
CUE 3X380-500V IP55 RUG 22KW
Appr. for VFD:
CE, CULUS, C-TICK
Датчик давления:
Н
Другое
Минимальный индекс эффективности, MEI ≥:
0.68
Вес(Нетто):
383 кг
Вес(Брутто):
464 кг
Объем поставки:
1.6 м³
Language on pump nameplate:
Британский английский
