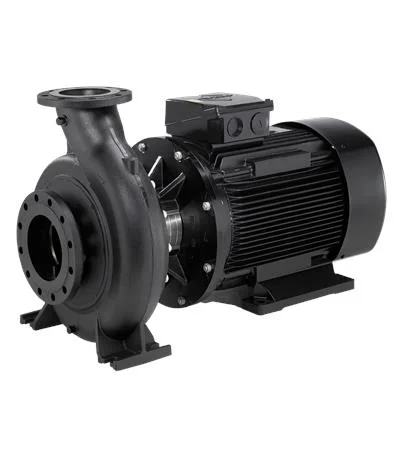

Наименование продукта:
NB 32-160.1/177 AAF2AESBAQEKW1
№ продукта:
97836760
EAN код:
5710625487029
Технические данные
Скорость насоса, при которой расчитаны его характеристики:
2920 об/м
Номинальный расход:
22.66 м³/ч
Номинальный напор:
34.57 м
Текущий диаметр рабочего колеса:
177 мм
Номинальный диаметр рабочего колеса:
160.1
Тип установки уплотнения:
Одинарное
Диаметр вала:
24 мм
Код торцевого уплотнения вала:
BAQE
Допуски по рабочим хар-кам:
ISO9906:2012 3B2
Тип исполнения:
A
Конструкция подшипника:
Стандарт.
Материалы
Корпус насоса:
Чугун
Материал корпуса насоcа:
EN-GJL-250
Корпус насоса:
ASTM class 35
Изнашиваемое кольцо:
Латунь
Рабочее колесо:
Чугун
Рабочее колесо, EN/DIN:
EN-GJL-200
Рабочее колесо, AISI/ASTM:
ASTM class 30
Внутреннее покрытие корпуса насоса:
окраска методом катодного электроосаждения
Код материала:
A
Код резины:
E
Вал:
Stainless steel
Монтаж
Максимальная температура окружающей среды:
60 °C
Макс. рабочее давление:
16 бар
Стандарт соединения труб:
EN 1092-2
Размер всасывающего патрубка:
DN 50
Размер напорного патрубка:
DN 32
Допустимое давление:
PN 16
Bearing lubrication:
Смазка
Pump housing with feet:
Да
Support block (Yes/No):
N
Код присоединения:
F2
Жидкость
Рабочая жидкость:
Вода
Диапазон температур жидкости:
0 .. 120 °C
Температура перекачиваемой жидкости:
20 °C
Плотность:
998.2 кг/м³
Данные электрооборудования
Тип электродвигателя:
112MA
Номинальная мощность - P2:
4 кВт
Частота питающей сети:
50 Hz
Номинальное напряжение:
3 x 380-420D/660-725Y В
Номинальный ток:
7,90-7,15/4,55-4,15 A
Пусковой ток:
900 %
Cos фи - характеристика мощности:
0.9
Номинальная скорость:
2920 об/м
Энергоэффективность:
IE2 86,3%
Класс энергоэфф-ти:
IE2
Эффективность электродвигателя при полной нагрузке:
86.3 %
Эффективность двигателя при 3/4 нагрузки:
87.0 %
Эффективность электродвигателя при 1/2 нагрузки:
86.0 %
Количество полюсов:
2
Степень защиты (IEC 34-5):
55 (Protect. water jets/dust)
Класс изоляции (IEC 85):
F
Встроенная защита электродвигателя:
PTC
Номер электродвигателя:
83K15213
Монтажн. обозначение по IEC 34-7:
IM B5
Bearing insulation type N-end:
Стальной подшипник
Система управления
Преобразователь частоты:
Отсут.
Датчик давления:
Н
Другое
Минимальный индекс эффективности, MEI ≥:
0.70
Вес(Нетто):
55 кг
Вес(Брутто):
65 кг
Объем поставки:
0.178 м³
Cтрана происхождения:
HU
ТН ВЭД ЕАЭС Код:
84137051
