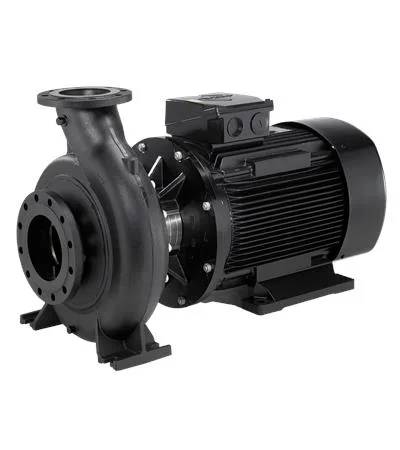

Наименование продукта:
NB 100-400/380 BAF2AESBAQENW5
№ продукта:
98777348
EAN код:
5712601235297
Цена без НДС:
€ 8650
Технические данные
Скорость насоса, при которой расчитаны его характеристики:
980 об/м
Номинальный расход:
132 м³/ч
Номинальный напор:
20.21 м
Текущий диаметр рабочего колеса:
380 мм
Номинальный диаметр рабочего колеса:
400
Тип установки уплотнения:
Одинарное
Диаметр вала:
42 мм
Код торцевого уплотнения вала:
BAQE
Допуски по рабочим хар-кам:
ISO9906:2012 3B
Тип исполнения:
A
Конструкция подшипника:
Стандарт.
Материалы
Корпус насоса:
Чугун
Материал корпуса насоcа:
EN-GJL-250
Корпус насоса:
ASTM class 35
Изнашиваемое кольцо:
Латунь
Рабочее колесо:
Чугун
Рабочее колесо, EN/DIN:
EN-GJL-200
Рабочее колесо, AISI/ASTM:
ASTM class 30
Внутреннее покрытие корпуса насоса:
окраска методом катодного электроосаждения
Код материала:
A
Код резины:
E
Вал:
Stainless steel
Монтаж
Максимальная температура окружающей среды:
55 °C
Макс. рабочее давление:
16 бар
Стандарт соединения труб:
EN 1092-2
Размер всасывающего патрубка:
DN 125
Размер напорного патрубка:
DN 100
Допустимое давление:
PN 16
Bearing lubrication:
Смазка
Pump housing with feet:
Да
Support block (Yes/No):
N
Код присоединения:
F2
Жидкость
Рабочая жидкость:
Вода
Диапазон температур жидкости:
0 .. 120 °C
Температура перекачиваемой жидкости:
20 °C
Плотность:
998.2 кг/м³
Данные электрооборудования
Тип электродвигателя:
SIEMENS
Номинальная мощность - P2:
11 кВт
Частота питающей сети:
50 Hz
Номинальное напряжение:
3 x 380-420D/660-725Y В
Номинальный ток:
22/12.7 A
Пусковой ток:
680 %
Cos фи - характеристика мощности:
0.8
Номинальная скорость:
980 об/м
Энергоэффективность:
IE3 90,3%
Класс энергоэфф-ти:
IE3
Эффективность электродвигателя при полной нагрузке:
90.3 %
Эффективность двигателя при 3/4 нагрузки:
90.7 %
Эффективность электродвигателя при 1/2 нагрузки:
89.8 %
Количество полюсов:
6
Степень защиты (IEC 34-5):
IP55
Класс изоляции (IEC 85):
F
Встроенная защита электродвигателя:
PTC
Номер электродвигателя:
83W15424
Монтажн. обозначение по IEC 34-7:
IM B35
Bearing insulation type N-end:
Стальной подшипник
Система управления
Преобразователь частоты:
Отсут.
Датчик давления:
Н
Другое
Минимальный индекс эффективности, MEI ≥:
0.70
Вес(Нетто):
296 кг
Вес(Брутто):
329 кг
Объем поставки:
0.951 м³
Cтрана происхождения:
HU
ТН ВЭД ЕАЭС Код:
84137051
Language on pump nameplate:
Британский английский
