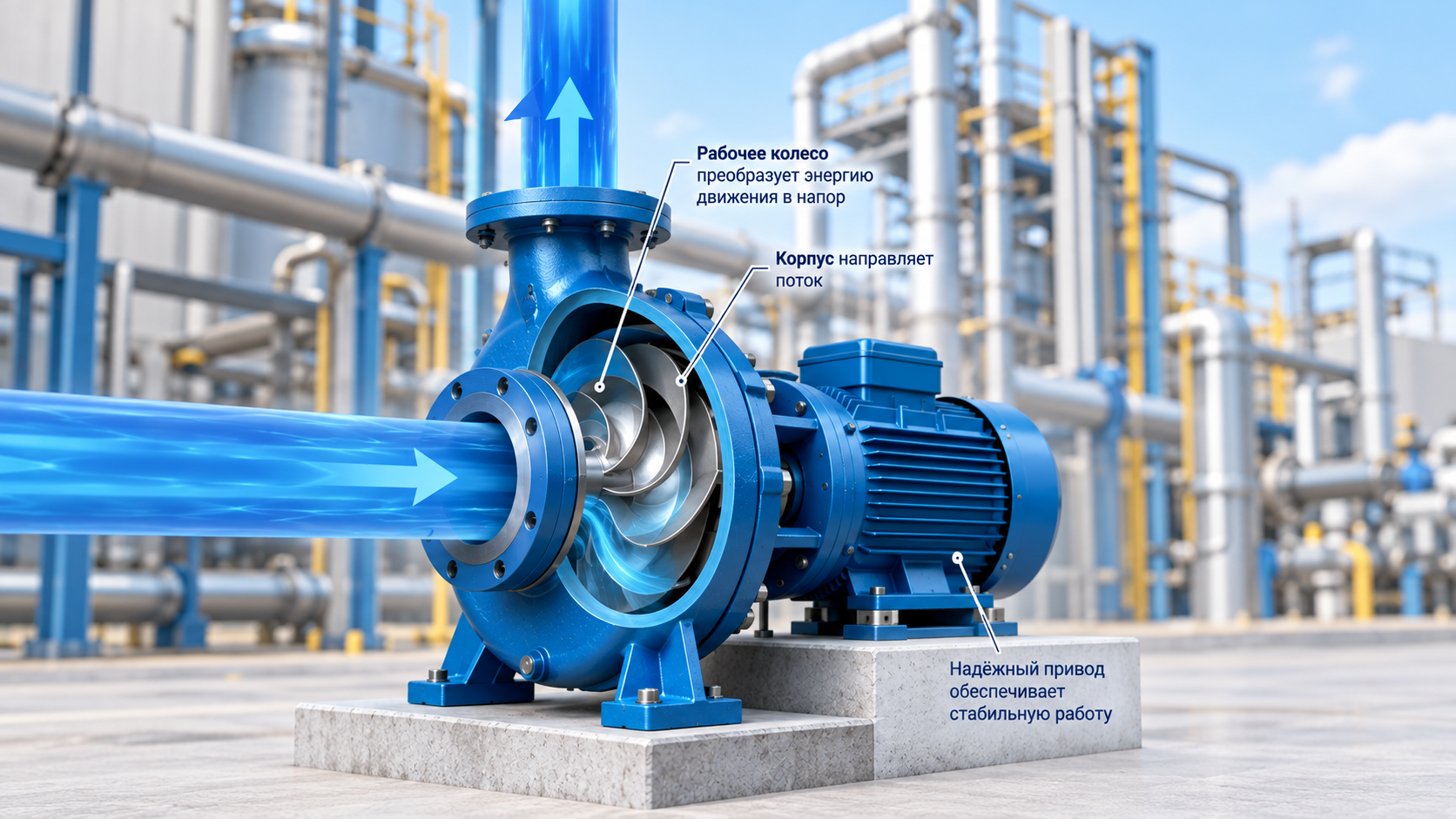

Подбор насосного оборудования кажется рутинной задачей: берем требуемый расход, прикидываем напор по расчету, открываем каталог или программу подбора — и типоразмер определен. Однако на практике даже опытные инженеры сталкиваются с ситуацией, когда новый агрегат в системе шумит, греется, не выдает расчетных параметров или выходит из строя в первые же месяцы работы.
Причина кроется в нюансах, которые упускаются на этапе составления технического задания и анализа рабочих графиков. В этой статье мы разберем пять ключевых правил, которые помогут избежать типовых ошибок, предотвратить рекламации и оптимизировать расходы на эксплуатацию.
Расход массовый и объемный (G или Q)
Самая распространенная ошибка при переходе от технологического расчета к каталогам оборудования — путаница между массовым (т/ч) и объемным (м³/ч) расходом.
Если для чистой воды при 20°C плотность близка к 1,0 т/м³ и значения практически совпадают, то на других средах или при изменении температуры погрешность становится критической:
Пример из теплоснабжения: в температурном графике сетевой воды 150°C плотность жидкости падает примерно до 0,92 т/м³.
В чем ошибка: если по ТЗ задан массовый расход 1000 т/ч, а агрегат подобран на 1000 м³/ч, фактическая подача по массе окажется почти на 10% ниже требуемой!
Q = G / ρ = 1000 / 0,92 ≈ 1087 м³/чСовет: Всегда уточняйте физические свойства и рабочую температуру среды. Программы подбора и каталожные кривые практически всегда нормированы под объемную подачу чистой холодной воды.
Физический смысл напора
В технической документации напор традиционно указывается в метрах. Из-за этого его нередко путают с высотой геометрического подъема столба жидкости или напрямую приравнивают к давлению в барах (условно считая 1 бар ≈ 10 м)
С точки зрения физики напор — это удельная механическая энергия, передаваемая каждому ньютону веса перекачиваемой среды (Дж/Н = м):
H = ΔP / (ρ · g)Что это означает на практике:
Каталожная кривая универсальна по энергии: насос при заданной частоте вращения сообщает потоку один и тот же напор независимо от плотности жидкости.
Фактическое давление зависит от среды: перекачивая тяжелую жидкость (например, рассол), манометры на выходе покажут существенно большее давление, а на легкой (горячая вода, углеводороды) — заметно меньшее, хотя напор в метрах останется прежним.
Баланс мощностей: P₁, P₂ и полезная мощность
При согласовании электродвигателей, шкафов управления и кабельных трасс важно четко разграничивать ступени мощности:
Сеть ➔ P₁ (из сети) ➔ Двигатель ➔ P₂ (на валу) ➔ Гидравлика ➔ P (полезная)P_гидр (полезная мощность): чистая энергия, переданная потоку среды (Pгидр = ρ · g · Q · H).
P₂ (мощность на валу): механическая энергия, забираемая насосом от двигателя (P₂ = P_гидр / η_насоса). Из-за гидравлического трения P₂ всегда выше полезной мощности. Именно по величине P₂ маркируются стандартные электродвигатели в каталогах (4 кВт, 5,5 кВт, 11 кВт и т.д.).
P₁ (полная электрическая мощность): мощность, потребляемая агрегатом из питающей электросети с учетом КПД самого мотора (P₁ = P₂ / ηдвиг).
Важно для проектирования: Сечение питающих кабелей, пускатели, силовые автоматы и частотные преобразователи подбираются строго по электрической мощности P₁ и номинальным токам, а не по мощности на валу P₂.

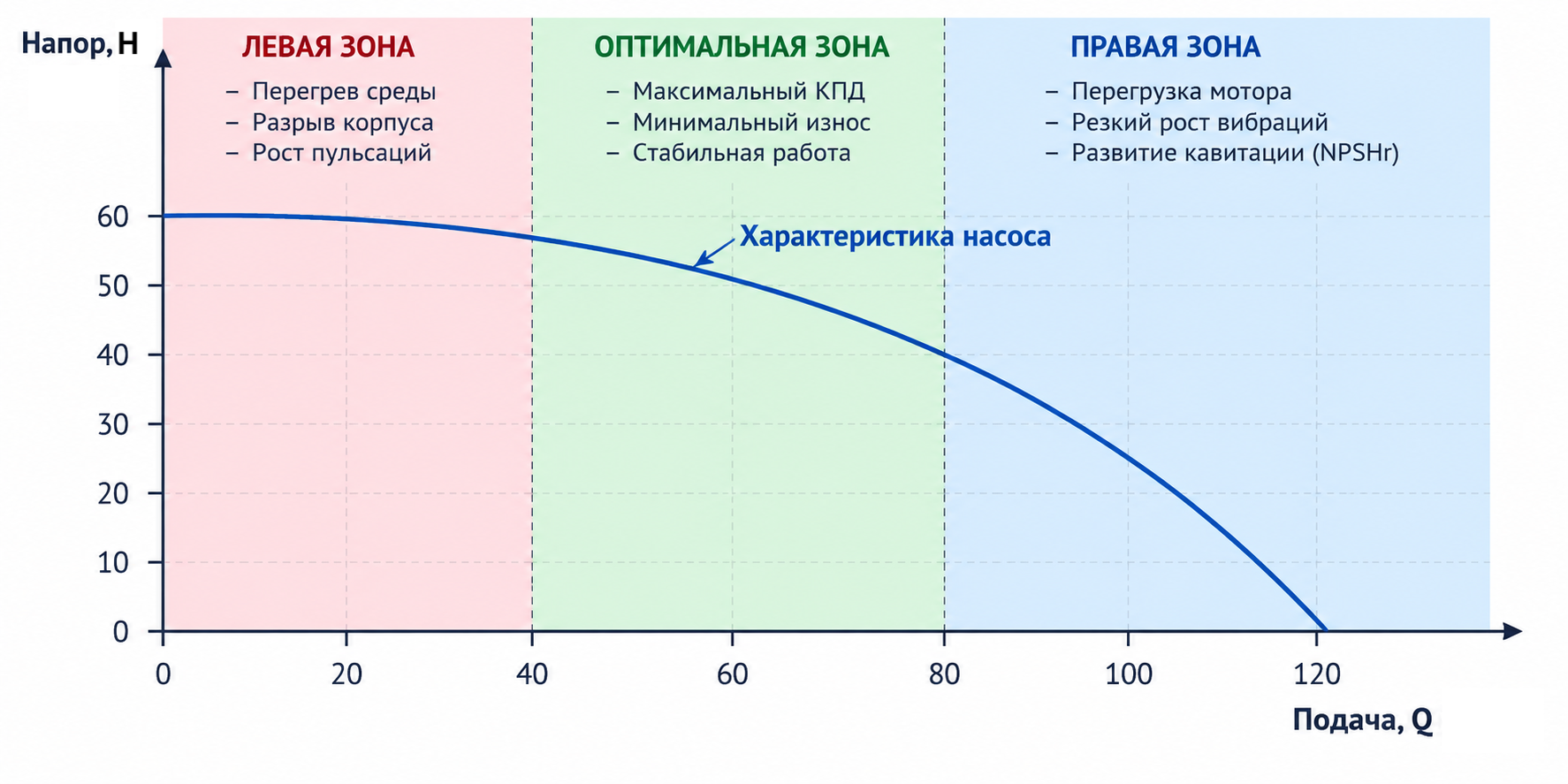

Опасность крайних зон графика

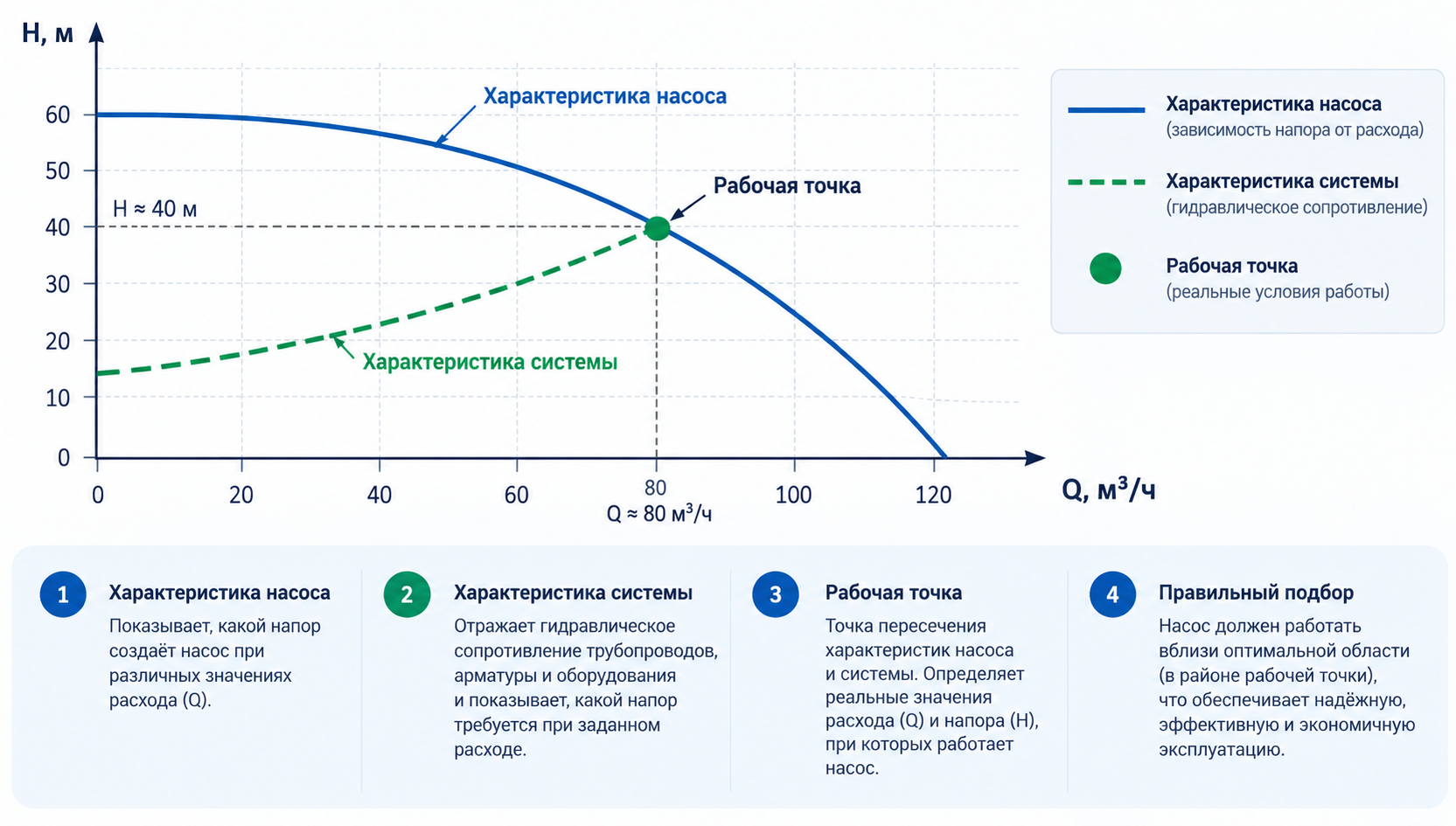

Рабочая точка центробежного насоса определяется исключительно пересечением его характеристики с кривой сопротивления трубопроводной сети. Безаварийная долговременная эксплуатация возможна только в средней трети графика с наивысшим КПД.
Уход в левую зону (минимальный расход / закрытая задвижка)
Эффект «кипятильника»: при нулевой подаче КПД агрегата падает до нуля, а вся механическая энергия превращается в тепло. Вода в замкнутом корпусе закипает за 30–40 минут, разрушая торцевые уплотнения и вызывая разрыв улитки давлением пара!
Ловушка токовой защиты: на закрытую задвижку потребляемая мощность насоса минимальна. Тепловое реле электродвигателя не среагирует на аварию, поэтому систему необходимо защищать датчиками протока или реле сухого хода.
Уход в правую зону (перегрузка по подаче)
С увеличением подачи потребляемая мощность центробежного насоса растет. Рабочая точка в крайней правой зоне ведет к перегрузке мотора по току и повреждению изоляции обмоток.
Экспоненциально возрастает требуемый кавитационный запас (NPSHr), провоцируя эрозию рабочего колеса.
При неправильном угле входа потока на лопатки возникают удары и опасные резонансные вибрации.
Законные допуски по ГОСТ/ISO
Каталожные графики создаются на базе усредненных стендовых испытаний. В серийном производстве микронеровности литья рабочего колеса и допуски механической обработки неизбежно вызывают разброс характеристик. Действующие стандарты гидравлических испытаний (ГОСТ / ISO) официально разрешают отклонения от каталожных линий:
2-й класс точности (большинство серийных агрегатов мощностью до 10 кВт): ГОСТ допускает одновременное ухудшение параметров:
По подаче (Q): до -10%
По напору (H): до -8%
По мощности (P): до +9% (в сторону перерасхода)
По КПД (η): до -7%
Если сошедший с конвейера насос выдает параметры ниже каталожных в пределах этих допусков, он юридически считается исправным.
1-й класс точности (гарантированная рабочая точка): применяется для критически важных объектов (энергетика, крупные теплосети, промышленные контуры охлаждения). Насосы проходят индивидуальную доводку и испытываются на сертифицированном стенде с выдачей персонального протокола.
Практический вывод: Для ответственных систем закладывайте минимальный запас (5–10%) либо заказывайте оборудование 1-го класса точности. Избегайте неоправданных запасов более 15–20%: завышенный напор сдвигает точку вправо, вызывая перегрузку, шум в трубах и гидроудары.
Чек-лист инженера перед согласованием насоса
Свойства среды: выполнен ли пересчет массового расхода (т/ч) в объемный (м³/ч) с учетом температуры и фактической плотности?
Вязкость среды: выполнен ли пересчет мощности P₂ на валу при работе с гликолевыми смесями и масляными жидкостями?
Зона графика: попадает ли рабочая точка в среднюю треть напорно-расходной кривой с наивысшим КПД?
Приборы КИПиА: заложены ли проектом манометры непосредственно до и после насоса для последующей пусконаладки и контроля параметров?
